1、现行国家及当地规划规范、规范抵消防线路选用的约好及存在的困惑

　　GB50016-2014《修建规划防火规范》（以下简称《建规》）第10.1.10条抵消防设备线路选用及敷设有以下要求：“消防配电线路应满意火灾时接连供电需求，其敷设应契合下列规则：

　　（1）明敷时（包含敷设在吊顶内），应穿金属导管或选用关闭式金属线槽维护，金属导管或关闭式金属线槽应采纳防火维护办法；当选用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或选用关闭式金属线槽盒维护；当选用矿藏绝缘类不燃性电缆时，可直接明敷。

　　（2）暗敷时，应穿管并应敷设在不燃性结构内且维护层厚度不该小于30mm。

　　（3）消防配电线路宜与其他配电线路分隔敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分安置在电缆井、沟的两边，且消防配电线路应选用矿藏绝缘类不燃性电缆。”

　　关于各类消防设备在火灾时的继续供电时刻，常参照《建规》及JGJ16-2008《民用修建电气规划规范》第13.9.13条的规则。常见的消防设备火灾时继续供电时刻如下：

　　①消防栓、消防泵及水幕泵、防排烟设备、消防电梯及上述设备房间的备用照明，为180min；

　　②修建高度大于100m民用修建的消防应急照明，为90min；

　　③消防主动喷水体系、医疗修建、老年人修建、总修建面积大于10000m2的公共修建和总修建面积大于2000m2的地下、半地下修建的消防应急照明，为60min；

　　④其它修建的消防应急照明为30min。

　　GB50116-2013《火灾主动报警体系规划规范》（下文简称《火规》）第11.2节抵消防设备线路挑选有如下规则：

　　①火灾主动报警体系的供电线路、消防联动操控线路应选用耐火铜芯电线电缆。

　　②报警总线、消防应急播送和消防专用电话等传输线路应选用阻燃或阻燃耐火电线电缆。

　　③线路穿管暗敷时，应敷设在不燃性结构层内，其维护层厚度不宜小于30mm；线路明敷时，应选用金属管、可挠（金属）电气导管或金属关闭线槽维护，一起在其外壁采纳防火维护办法。

　　明显，《建规》关于消防设备消防线路的选用，除在消防线路与非消防线路共用电缆井、沟内时，清晰应选用矿藏绝缘类不燃性电缆外，其它场所、不同的修建类别及不同的修建类型等，均没供给清晰的消防线路选用指引。在现在国家所触及的电缆规范，对电缆的阻燃、耐火、防火、不燃等称号、产品等级分类及相关的参数要求还没有清晰、共同的说法的情况下，规划人员抵消防线路的规划、产品的选用经常会比较茫然，但《火规》对其消防设施的线路的选型及敷设方法给出了可操作性清晰的说法。

　　关于暗敷的消防线路，只需敷设于不燃性结构层内，一起其维护层厚度不小于30mm，《建规》、《火规》好像均认可其满意消防线路的设置要求，也能满意不同类别的消防设备在火灾时的继续供电时刻要求。我国研究机构所作的实体火灾实验比标明，只要埋墙暗敷及防护桥架敷设的耐火电缆能在大于30mim的时刻内有效。

　　依据GB/T19666-2005《阻燃和耐火电线电缆公例》，将阻燃电缆依据焚烧时的阻燃功能由高到低分为A、B、C、D4类；关于耐火电缆，依据其火灾时无冲击、有冲击及喷水情况下的继续供电时刻分为N、NJ、NS3类；依据绝缘原料，耐火电缆又分为有机型与无机型两种，以往常用的BTTZ-、NG-A（BTLY-）、YTTW-等电缆应归于无机绝缘耐火电缆，现称矿藏绝缘类不燃性电缆。但GB31247-2014《电缆及光缆焚烧功能分级》又依据电缆焚烧功能的状况，将电缆只分为A、B1、B2、B34类，取消了耐火电缆的说法，改为不燃电缆、阻燃1级电缆、阻燃2级电缆及一般电缆，详细分类如表1所示。

　　工程中最常用的NH-YJV、WDZN-YJV等有机绝缘类耐火电缆归类于表1中何类？现行规范、规范还没有详细对应的参照说法，而上海地标DGJ08-2048-2016《民用修建电气规划防火规程》则对详细的电缆及电缆出产厂家提出了详细的防火防护要求，并清晰规则：①消防电源主干线、消防水泵、消防操控室、防烟和排烟机房及消防电梯电源线路应选用耐火温度950℃、继续供电时刻180min的耐火电缆；②消防联动操控线路、火灾主动报警体系的报警总线以及消防分散应急照明、防火卷帘等其他消防用电设备的电源线路应选用耐火温度750℃、继续供电时刻90min的耐火电缆。

　　上海地标抵消防设备配电线路的挑选作出了清晰详细的参数要求，从条文来看，是对裸电缆、电线提出的参数要求，此不同于《建规》，不考虑线路敷设外维护层的对线路防护功能提高的影响，这在规划上引证并履行是没有难度的，问题是，没有完全的电缆、电线产品来支撑此条的规则，比方消防配电支线、消防操控设备的信号、联动线路等选用电线穿管敷设时，该选用何种电线呢？以往所选用的NHBV-电线等是无法满意上述规则和要求的。

　　2、应对办法

　　归纳上述国家及当地规范抵消防设备配电线路挑选规则条文的罗列与剖析，对电气规划人员而言，除严厉按国家规范相关条文履行外，也应能很好地了解规范条文并合理地运用，并平衡好国家利益、企业利益、经济利益、挑选的合理性及工程可操作性。

　　a.关于一类及以上的高层修建或供电负荷等级为一级的修建，关于消防配电干线或专放至消防水泵、消防操控室、防烟和排烟机房及消防电梯等消防设备终端的电源线路，可选用上海地标，即选用耐火温度950℃、继续供电时刻180min的耐火电缆，现大都电缆厂家出产的无机矿藏绝缘类的不燃电缆均能满意此目标的要求，此类电缆的敷设按国标要求可直接明敷，可与非消防线路共用管井、沟等。

　　b.关于供电负荷等级为二级及以下的消防设备，可选用耐火温度750℃、继续供电时刻90min的耐火电缆，但其敷设于公共区域途径时，应敷设于维护管、槽盒内。当选用裸钢质资料明敷时，应按《建规》第10.1.10条第1款的要求，外壳应采纳防火维护办法或选用满意防火要求的电缆槽盒，不该与非消防线路共用管井、沟。除不与非消防线路共用管井、沟外，现消防线路仍可选用NHYJV-、WDZN-YJV-等类型的耐火电缆。或许有人会说，对此类修建消防设备配电干线及重要设备的线路选用此种敷设方法与上海的规范要求并不共同，但笔者以为，这种处置方法现在仍是契合《建规》的。关于选用上述a条修建类别的其它消防设备的配电线路，笔者以为也可选用此类电缆及敷设方法的要求。

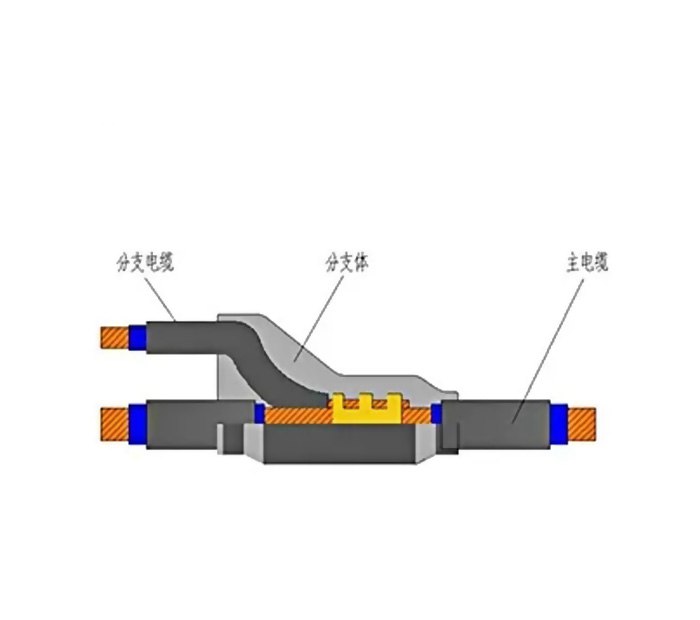

　　c.关于一切消防设备的分支线路、消防联动操控线路及消防机房内配电线路，现在均可选用ZR-、NH-等塑料绝缘铜芯电线、电缆穿管暗敷，并敷设于不燃性结构层内且其维护层厚度不小于30mm。关于这些设备选用不燃性矿藏绝缘类耐火电缆供电，笔者以为是不适宜的，也是不经济的。

　　d.关于供电负荷等级为二级负荷及以下的中、小型多层修建内容量不大的消防设备，如消防应急照明配电线路，可选用不与非消防配电干线共管井、沟的敷设方法，躲避矿藏绝缘类不燃电缆的运用。

　　e.关于上海区域的修建工程，其消防线路的选用则应严厉依照上海地标DGJ08-2048-2016《民用修建电气规划防火规程》相关条文履行，不然当地的施工图检查或当地的消防部分不易经过。

　　3、总结

　　关于消防设备配电线路的选用，不该过于教条，在做到满意现行规范、规范前提下，应结合专业知识，从安全、合理、适宜及可施行性等方面归纳考虑。
